TIPOS DE CABLE PARA UNA RED

CONSTRUCCION DE UN CABLE PARA REDES

COMO FABRICAR UN CABLE DE RED NORMAL Y / O CRUZADO.
En el mercado existen cables de red de varias medida ya hechos, pero en ocasiones necesitamos hacerlo nosotros, bien porque no haya la medida que necesitamos o bien porque necesitemos pasarlo a través de paredes y tubos.
Vamos a ver los diferentes componentes que necesitaremos para hacernos nuestro cable de red.
Es el cable que se utiliza para conexiones de red. Puede ser de varios tipos y categorías, siendo el mas empleado el de categoría 5 (C5), a ser posible blindado. Tiene en su interior 4 pares de cables trenzados y diferenciados por colores (blanco naranja, naranja, blanco verde, verde, blanco azul, azul y blanco marrón y marrón).
Lo podemos comprar por metros o en bobinas de 100 y 300 metros. Es importante recordar que la longitud máxima de un cable de red no debe exceder de los 90 metros.
Vamos a numerar los hilos:
1 Blanco – Naranja
2 Naranja
3 Blanco – verde
4 Verde
5 Blanco – Azul
6 Azul
7 Blanco – Marrón
8 Marrón
El orden estándar de colocación de los hilos, siempre con la pestaña del conector hacia abajo, seria:
Estándar 568-B: 1-2-3-5-6-4-7-8, correspondiendo estos números al orden indicado en cable de red.
Estándar 568-A: 3-4-1-5-6-2-7-8, correspondiendo estos números al orden indicado en cable de red.
Es importante mantener este orden porque si necesitamos que en uno de los extremos vaya una roseta pared RJ45 en vez de un terminal RJ45, estas rosetas vienen señaladas siguiendo este orden.
Una vez que ya tenemos el material que necesitamos, vamos por la fabricación.
En primer lugar, y con mucho cuidado para no dañar los cables interiores, cortaremos aproximadamente cuatro centímetros de la funda del cable y dejaremos al descubierto los pares de hilos. A continuación procederemos a desenlazar los pares y a colocarlos en el orden correspondiente al estándar que necesitemos (568-B o 568-A). Los cortamos a una longitud aproximada de un centímetro manteniendo el orden de los hilos y los introducimos en el terminal RJ45, manteniendo este con la uñeta de sujeción hacia abajo.Una vez introducidos los hilos y comprobado que están en el orden correcto, que llegan hasta el fondo del terminal y que el cuerpo del cable queda en el interior del conector (tal como muestra la fotografía) lo introducimos en la crimpadora y procedemos a crimparlo apretando con fuerza y comprobando que queda perfectamente sujeto.

CABLE COAXIAL
es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante.



Construcción de un cable coaxial


La construcción de cables coaxiales varía mucho. La elección del diseño afecta al tamaño, flexibilidad y el cable pierde propiedades.
Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa.
El apantallamiento tiene que ver con el trenzado o malla de metal (u otro material) que rodea los cables.
El apantallamiento protege los datos que se transmiten, absorbiendo el ruido, de forma que no pasa por el cable y no existe distorsión de datos. Al cable que contiene una lámina aislante y una capa de apantallamiento de metal trenzado se le llama cable apantallado doble. Para grandes interferencias, existe el apantallamiento cuádruple. Este apantallamiento consiste en dos láminas aislantes, y dos capas de apantallamiento de metal trenzado.
El núcleo de un cable coaxial transporta señales electrónicas que forman la información. Este núcleo puede ser sólido (normalmente de cobre) o de hilos.
Rodeando al núcleo existe una capa aislante dieléctrica que la separa de la malla de hilo. La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la distorsión que proviene de los hilos adyacentes.
El núcleo y la malla deben estar separados uno del otro. Si llegaran a tocarse, se produciría un cortocircuito, y el ruido o las señales que se encuentren perdidas en la malla, atravesarían el hilo de cobre.
Un cortocircuito ocurre cuando dos hilos o un hilo y una tierra se ponen en contacto. Este contacto causa un flujo directo de corriente (o datos) en un camino no deseado.
En el caso de una instalación eléctrica común, un cortocircuito causará el chispazo y el fundido del fusible o del interruptor automático. Con dispositivos electrónicos que utilizan bajos voltajes, el efecto es menor, y casi no se detecta. Estos cortocircuitos de bajo voltaje causan un fallo en el dispositivo y lo normal es que se pierdan los datos que se estaban transfiriendo.
Una cubierta exterior no conductora (normalmente hecha de goma, teflón o plástico) rodea todo el cable, para evitar las posibles descargas eléctricas.
El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado, por esto hubo un tiempo que fue el más usado.
La malla de hilos absorbe las señales electrónicas perdidas, de forma que no afecten a los datos que se envían a través del cable interno. Por esta razón, el cable coaxial es una buena opción para grandes distancias y para soportar de forma fiable grandes cantidades de datos con un sistema sencillo.
En los cables coaxiales los campos debidos a las corrientes que circulan por el interno y externo se anulan mutuamente.
Características
La característica principal de la familia RG-58 es el núcleo central de cobre.
Tipos:
- RG-58/U: Núcleo de cobre sólido.
- RG-58 A/U: Núcleo de hilos trenzados.
- RG-59: Transmisión en banda ancha (TV).
- RG-6: Mayor diámetro que el RG-59 y considerado para frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha.
- RG-62: Redes ARCnet.

CABLE UTP
El cable de par trenzado es una forma de conexión en la que dos aisladores son entrelazados para tener menores interferencias y aumentar la potencia y la diafonía de los cables adyacentes.
El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a EMI similares.
Estructura del cable
Cable de par trenzadoEste tipo de cable, está formado por el conductor interno el cual está aislado por una capa de polietileno coloreado. Debajo de este aislante existe otra capa de aislante de polietileno, la cual evita la corrosión del cable debido a que tiene una sustancia antioxidante.
Normalmente este cable se utiliza por pares o grupos de pares, no por unidades, conocido como cable multipar. Para mejorar la resistencia del grupo se trenzan los cables del multipar.
Los colores del aislante están estandarizados, en el caso del multipar de cuatro pares (ocho cables), y son los siguientes:
Blanco-Naranja
Naranja
Blanco-Verde
Verde
Blanco-Azul
Azul
Blanco-Marrón
Marrón
Cuando ya están fabricados los cables unitariamente y aislados, se trenzan según el color que tenga cada uno. Los pares que se van formando se unen y forman subgrupos, estos se unen en grupos, los grupos dan lugar a superunidades, y la unión de superunidades forma el cable.

FIBRA OPTICA.
La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

TIPOS DE REDES

Redes de Área Local LAN

Son redes de propiedad privada, de hasta unos cuantos kilómetros de extensión. Por ejemplo una oficina o un centro educativo.
Se usan para conectar computadoras personales o estaciones de trabajo, con objeto de compartir recursos e intercambiar información.
Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce, lo que permite cierto tipo de diseños (deterministas) que de otro modo podrían resultar ineficientes. Además, simplifica la administración de la red.
Suelen emplear tecnología de difusión mediante un cable sencillo al que están conectadas todas las máquinas.
Operan a velocidades entre 10 y 100 Mbps.
Tienen bajo retardo y experimentan pocos errores.

Redes WAN

Son redes que se extienden sobre un área geográfica extensa. Contiene una colección de máquinas dedicadas a ejecutar los programas de usuarios (hosts). Estos están conectados por la red que lleva los mensajes de un host a otro. Estas LAN de host acceden a la subred de la WAN por un router. Suelen ser por tanto redes punto a punto.La subred tiene varios elementos: - Líneas de comunicación: Mueven bits de una máquina a otra.- Elementos de conmutación: Máquinas especializadas que conectan dos o más líneas de transmisión. Se suelen llamar encaminadores o routers.Cada host está después conectado a una LAN en la cual está el encaminador que se encarga de enviar la información por la subred. Una WAN contiene numerosos cables conectados a un par de encaminadores. Si dos encaminadores que no comparten cable desean comunicarse, han de hacerlo a través de encaminadores intermedios. El paquete se recibe completo en cada uno de los intermedios y se almacena allí hasta que la línea de salida requerida esté libre. Se pueden establecer WAN en sistemas de satélite o de radio en tierra en los que cada encaminador tiene una antena con la cual poder enviar y recibir la información. Por su naturaleza, las redes de satélite serán de difusión.

TOPOLOGIAS Y CONCENTRADORES

Bus: Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red. Todos los nodos de la red están unidos a este cable: el cual recibe el nombre de "Backbone Cable". Tanto Ethernet como Local Talk pueden utilizar esta topología.
El bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información.

Anillo: Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.

Estrella: Los datos en estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos.
La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado. Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea el tráfico y evita las colisiones y una conexión interrumpida no afecta al resto de la red.

CONCENTRADORES

Concentradores (Hubs)
El término concentrador o hub describe la manera en que las conexiones de cableado de cada nodo de una red se centralizan y conectan en un único dispositivo. Se suele aplicar a concentradores Ethernet, TokenRing y FDDI (Fiber Distributed Data Interface) soportando módulos individuales que concentran múltiples tipos de funciones en un solo dispositivo. Normalmente los concentradores incluyen ranuras para aceptar varios módulos y un panel trasero común para funciones de encaminamiento, filtrado y conexión a diferentes medios de transmisión (por ejemplo Ethernet y TokenRing).

El Switch

El Switch (o conmutador) trabaja en las dos primeras capas del modelo OSI, es decir que éste distribuye los datos a cada máquina de destino, mientras que el hub envía todos los datos a todas las máquinas que responden. Concebido para trabajar en redes con una cantidad de máquinas ligeramente más elevado que el hub, éste elimina las eventuales colisiones de paquetes (una colisión aparece cuando una máquina intenta comunicarse con una segunda mientras que otra ya está en comunicación con ésta…, la primera reintentará luego).

El Router

El Router permite el uso de varias clases de direcciones IP dentro de una misma red. De este modo permite la creación de sub redes. Es utilizado en instalaciones más grandes, donde es necesaria (especialmente por razones de seguridad y simplicidad) la creación de varias sub redes. Cuando la Internet llega por medio de un cable RJ45, es necesario utilizar un router para conectar una sub red (red local, LAN) a Internet, ya que estas dos conexiones utilizan diferentes clases de dirección IP (sin embargo es posible pero no muy aconsejado utilizar una clase A o B para una red local, estas corresponden a las clases de Internet). El router equivale a un PC gestionando varias conexiones de red (los antiguos routers eran PCs) Los routers son compatibles con NAT, lo que permite utilizarlos para redes más o menos extensas disponiendo de gran cantidad de máquinas y poder crear “correctamente” sub redes. También tienen la función de cortafuegos (firewall) para proteger la instalación. El repetidorEste dispositivo sólo amplifica la señal de la red y es útil en las redes que se extienden grandes distancias.

El repetidor

Este dispositivo sólo amplifica la señal de la red y es útil en las redes que se extienden grandes distancias.

PROTOCOLOS

Protocolo de comunicacion

En el campo de las telecomunicaciones, un protocolo de comunicaciones es el conjunto de reglas normalizadas para la representación, señalización, autenticación y detección de errores necesario para enviar información a través de un canal de comunicación. Un ejemplo de un protocolo de comunicaciones simple adaptado a la comunicación por voz es el caso de un locutor de radio hablando a sus radioyentes.
Los protocolos de comunicación para la comunicación digital por redes de computadoras tienen características destinadas a asegurar un intercambio de datos fiable a través de un canal de comunicación imperfecto. Los protocolos de comunicación siguen ciertas reglas para que el sistema funcione apropiadamente.

VELOCIDAD DE TRANSMICION DE DATOS

Siel canal de transmicion utiliza lineas telefonicas la velocidad de comunicasion es muy baja ejemplo de 0 a 600 bits por seg.
si se envian de 600 hasta 4800 bits por seg. hablamos de una velocidad media con el uso de la fibra optica se le a podido alcanzar una velocidad mas alta hasta 1.544 megabits por seg.
COMUNICASION ASINCRONA

Ete se a desarrolado para solucionar el problema y la incomodidad de los equipos en este caso la temrizacion empieza al comienzo de un caracter y termina al final se añaden dos elementos de señal a cada caracter para indicar al dispositivo reseptor el comienzo de este y su terminacion.
para enviar un dato se indica la secuencia de temporizacion en el dispositivo receptor con el elemento de señal y a final se marca su terminacion.
COMUNICASION SINCRONA

Se caracteriza por que antes de la transmicion propio de datos se envian señales para la identificasion de lo que va a venir por la linea es mucho mas eficiente que la asincrona pero su uso se limita en lineas especiales para la comnicasion de ordenadores.

BANDA ANCHA

Son redes que seguramente estan destinadas al transporte de informacion de audio y video o que requieren de intercambio simultaneo de exceso de informacion ya sea por la cantidad de usuarios o por el tamaño de la informacion.

BANDA BASE

Es la señal de una sola transmicion en un cana, en elecomunicasiones significa traductor tal como un microfono un manipulador telefonico u otro dispositivo generador de señal que no es nesesario adaptarlo a medio que se va a transmitir.

SEÑALES DE TRANSMICION

1) TRANSMISION ANALOGICA.
2)TRANSMISION DIGITAL

TRANSMICION ANALOGICA

Es la transmicion de informacion realizada en forma continua mediante un cable por medio de impulsos electronicos. lamayoria de la informacion transmitida se realiza en modo analogico por no requerir de grandes anchos de banda ni materiales costosos o delicados en los medios de transmicion

TRANSMICION DIGITAL

Utiliza el codigo binario para transportar la informacion una de las ventajas de la informacion no nesesita ser convertida en analogica y denuevo en digital para que las computadoras la interpreten la transmicion digital no se acumula el ruido en los repetidores y el codigo binario se adapta perfectamente al funcionamiento de los sircuitos integrados

CODIGOS Y FUNDAMENTOS DE UNA COMPUTADORA

Se usan códigos ASCII en UNIX y en las computadoras de base DOX para representar texto simple. El Sistema de las computadoras IBM 390 usa su propio juego de códigos, llamado EBCDIC.
Una nueva norma, llamada Unicode (Unicode Worldwide Code Standard - Código Norma Universal Unicode), se usa en las computadoras bajo Windows NT. IE4 y Netscape 4 entienden al Unicode y su uso se está extendiendo. El Unicode versión 3.0 contiene 49,194 caracteres de los utilizados en los lenguajes más importantes del mundo. Además de letras y números, el Unicode incluye puntuación, símbolos matemáticos y técnicos, formas geométricas, caracteres gráficos y modelos del Braille. Unicode contiene el código ASCII de norma como un subconjunto.

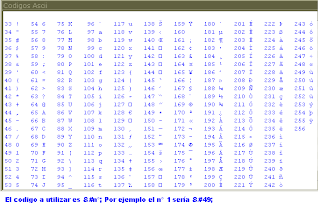

CODIGO ASCII

CODIGO EBCDIC

COMPONENTES DE UNA RED

COMPONENTES DE UNA RED

Los componentes de una red tienen funciones especificas y se utilizan dependiendo de las características físicas (hardware) que tienen.
Para elegirlos se requiere considerar las necesidades y los recursos económicos de quien se desea conectar a la red, por eso deben conocerse las características técnicas de cada componente de red.
SERVIDOR

Son computadoras que controlan las redes y se encargan de permitir o no el acceso de los usuarios a los recursos, también controlan los permisos que determinan si un nodo puede o no pertenecer a la red
La finalidad de los servidores es controlar el funcionamiento de una red y los servicios que realice cada una de estas computadoras dependerá del diseño de la red

ESTACION DE TRABAJO

Es el nombre que reciben las computadoras conectadas a una red, pero que no pueden controlarla, ni alguno de sus nodos o recursos de la misma
Cualquier computadora puede ser una estación de trabajo, siempre que este conectada y se comunique a la red

NODOS DE RED

Un nodo de red es cualquier elemento que se encuentre conectado y comunicado en una red; los dispositivos periféricos que se conectan a una computadora se convierten en nodos si están conectados a la red y pueden compartir sus servicios para ser utilizados por los usuarios, como impresoras, carpetas einformacion.

TARJETA DE RED

Son tarjetas de circuitos integrados que se insertan en unos órganos de expansión de la tarjeta madre y cuya función es recibir el cable que conecta a la computadora con una red informática; así todas las computadoras de red podrán intercambiar información.
Las tarjetas de red se encargan de recibir la información que un usuario desea enviar a través de la red a uno de los nodos de esta y la convierte en un paquete, luego envía la información a través de un cable que se conecta a la tarjeta

MEDIOS DE TRANSMISION

Estos elementos hacen posible la comunicación entre dos computadoras, son cables que se conectan a las computadoras y a través de estos viaja la información.
Los cables son un componente básico en la comunicación entre computadoras
Existen diferentes tipos de cable y su elección depende de las necesidades de la comunicación de red.

ANTECEDENTES DE LAS REDES DE CPMPUTO

¿Cómo se inició Internet?

Bueno, tenemos que remontarnos a los años 60′s, cuando en los EEUU. Se estaba buscando una forma de mantener las comunicaciones vitales del país en el posible caso de una Guerra Nuclear. Este hecho marcó profundamente su evolución, ya que aún ahora los rasgos fundamentales del proyecto se hallan presentes en lo que hoy conocemos como Internet.En primer lugar, el proyecto contemplaba la eliminación de cualquier “autoridad central”, ya que sería el primer blanco en caso de un ataque; en este sentido, se pensó en una red descentralizada y diseñada para operar en situaciones difíciles. Cada máquina conectada debería tener el mismo status y la misma capacidad para mandar y recibir información. El envío de los datos debería descansar en un mecanismo que pudiera manejar la destrucción parcial de la Red. Se decidió entonces que los mensajes deberían de dividirse en pequeñas porciones de información o paquetes, los cuales contendrían la dirección de destino pero sin especificar una ruta específica para su arribo; por el contrario, cada paquete buscaría la manera de llegar al destinatario por las rutas disponibles y el destinatario reensamblaría los paquetes individuales para reconstruir el mensaje original. La ruta que siguieran los paquetes no era importante; lo importante era que llegaran a su destino. Curiosamente fue en Inglaterra donde se experimentó primero con estos conceptos; y así en 1968, el Laboratorio Nacional de Física de la Gran Bretaña estableció la primera red experimental. Al año siguiente, el Pentágono de los EEUU decidió financiar su propio proyecto, y en 1969 se establece la primera red en la Universidad de California (UCLA) y poco después aparecen tres redes adicionales. Nacía así ARPANET (Advanced Research Projects Agency NE Twork), antecedente de la actual Internet.
